Es gibt ja eine Menge 7-Segment LED’s auf dem Markt und “normalerweise” kann man diese gut auf einem Breadboard in der Mitte unterbringen. Bei der Vishay TDSO-1160 Serie aber nicht! Zum einen passen sie nicht wie andere zwischen der waagerechten oder horizontalen Teilung des Breadboards und zum anderen ist der Pin-Abstand an manchen Stellen nur 1.27mm statt 2.54mm breit.

LED Abstand pro PIN Ich habe hier mal einen Auszug aus dem Datenblatt mit den Größenangaben versehen damit ihr seht was ich meine.

Zwar sind viele Kabelverbindungen notwendig, aber wer die Zeit und die nötige Muße hat, kann mit diesen Anzeigen tolle Projekte umsetzen und das Leuchten belohnt dann die Mühen.

Die Idee zu dem Breakout-Board kam mir als ich einige kleine 7-Segment LED’s für ein Projekt bestellte und nach der Lieferung gesehen habe, dass nicht alle so ohne weiteres auf meinem Versuchsaufbau zu verwenden waren. So wurde die Idee geboren ein eigenes Breakout-Board zu erstellen, damit ich diese LED’s bereits im Versuchsaufbau und nicht erst später auf der fertigen Platine begutachten und ausprobieren kann.

Die PIN-Belegungen werden auch noch auf anderen Breakout-Boards von mir verwendet und somit lassen sich auch unterschiedliche 7-Segment LED’s im gleichen Versuchsaufbau nutzen. Die 5-poligen Stiftleisten lassen sich bei allen Platinen oben und unten einlöten und bilden dann die Verbindung zwischen Breakout-Board und Breadboard. Die TDSO-1160 sind Common Cathode LED’s und haben somit zwei gemeinsame Kathoden- und acht Anodenanschlüsse.

An image

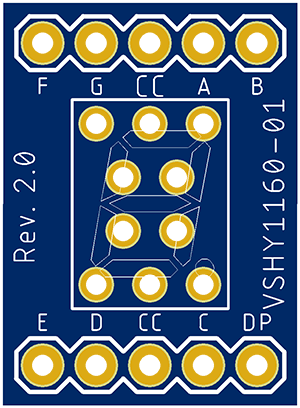

In dieser Vergrößerung lassen sich die einzelnen Bereiche gut erkennen. Alle sieben Segmente sind von A bis G sowie DP für den Punkt beschriftet. CC in der Mitte oben und unten sind die Kathoden PINs.

So das war’s. Sollte es euch gefallen, könnt ihr schnell und einfach das Projekt unter PCBWAY Shared finden und es dort auch gleich fertigen lassen. Einfach nach “TDSO-1160” suchen.

NOTE Ein weiterer Artikel zu diesem Thema ist die Erstellung einer Model-Platine aus Papier und Pappe, um schon vor der produzierten Platine etwas in der Hand zu halten und bestücken zu können. Natürlich ohne Kabel. —
